Freinage d’aimants dans un tube en cuivre
Réalisation Margaux Khalil (École Estienne), Julien Bobroff et Frédéric Bouquet (Laboratoire de Physique des solides, Université Paris-Sud et CNRS). Toutes les informations et les autres projets sur opentp.fr
![](https://opentp.fr/app/wp-content/themes/darfuino/includes/pics/pictos_pitch.jpg)
Niveau : Facile
1 jour
Caractériser le freinage d'un aimant dans un tube en cuivre en mesurant sa vitesse de chute.
![](https://opentp.fr/app/wp-content/uploads/2018/02/openTP_principles_magnetisme-1.png)
Principe physique
Le but de ce projet est de mesurer la vitesse de chute d’un aimant pour réussir à modéliser la force de freinage qu’il subit notamment en fonction du champ magnétique et de la géométrie de l’aimant.
-
Arduino
-
Capteur à effet Hall
-
Shield Tinkerkit
-
Scotch
-
règle, rapporteur, équerre
-
Métal
-
Ciseaux
-
Aimants
-

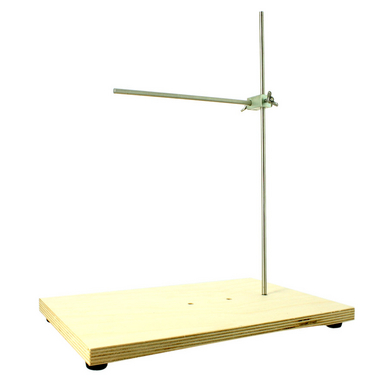

Potence
Matériel
– Il faudra utilisé un tube métallique. Le cuivre a l’avantage de rendre le phénomène bien visible grâce à sa conductivité.
– Les capteurs à effet Hall servent ici de chronomètres. Peut être aurez-vous une idée plus ingénieuse pour les remplacer !
![](https://opentp.fr/app/wp-content/themes/darfuino/includes/pics/question_3.png)
Pourquoi la conductivité du métal est-elle importante ?
Quelle(s) composante(s) du champ magnétique de l’aimant est/sont importante(s) dans le freinage ?
![](https://opentp.fr/app/wp-content/uploads/2018/06/photo-du-montage.jpg)

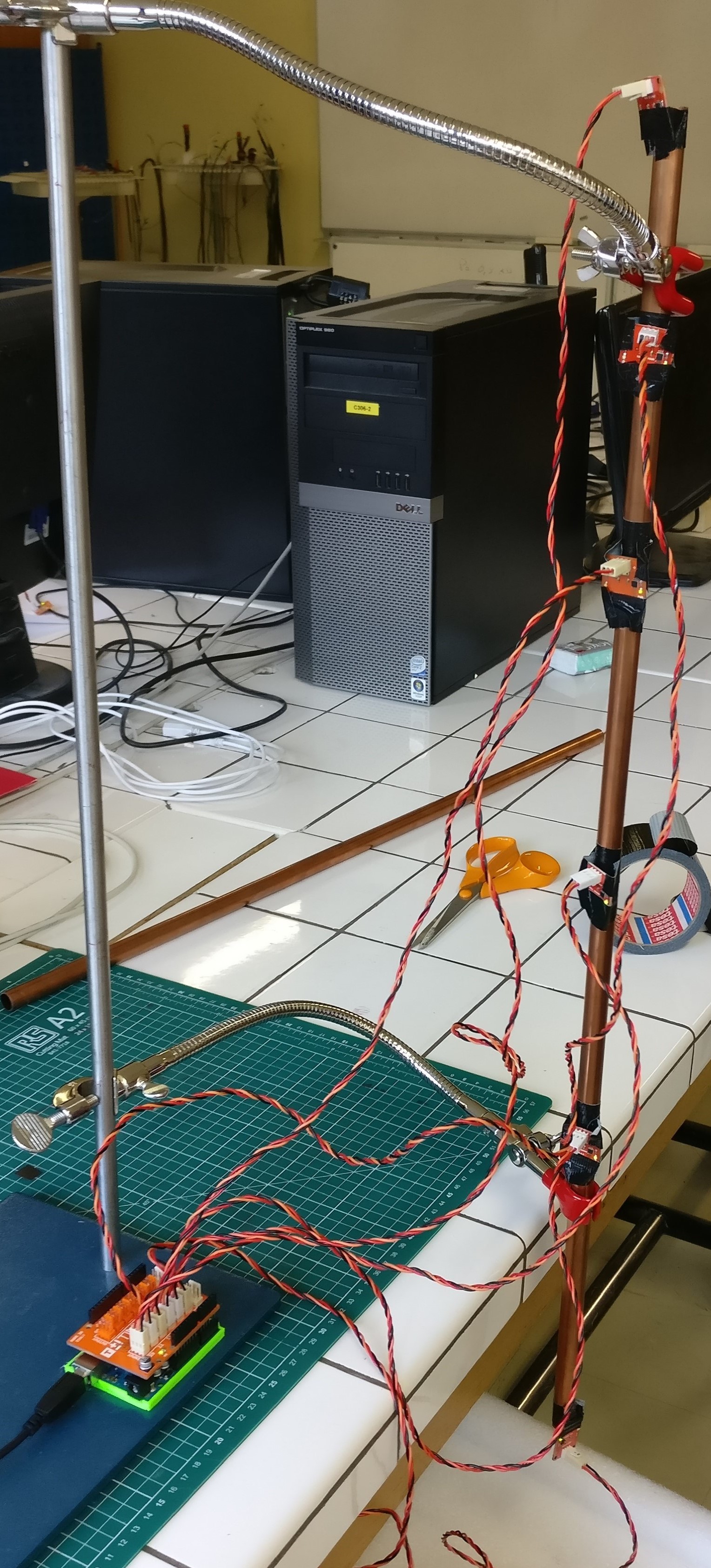

Mise en place du montage
- Utiliser la potence pour maintenir le tube métallique le plus à la verticale possible.
- Placer vos capteurs le long du tube pour relever les temps de passage de l’aimant.
- Vous pouvez maintenant calculer la vitesse de chute le long du tube !
![](https://opentp.fr/app/wp-content/themes/darfuino/includes/pics/question_3.png)
Quel élément du matériel limite le plus vos mesures ? Pouvez-vous utiliser quelque chose de plus performant ?
Êtes-vous sûrs qu’il y a suffisamment de capteurs ?
