Studio dell’intensità luminosa al variare della distanza
Margaux Khalil (École Estienne), Julien Bobroff, Frédéric Bouquet (Laboratoire de Physique des solides, Université Paris-Sud and CNRS) opentp.fr/it
![](http://opentp.fr/it/app/wp-content/themes/darfuino/includes/pics/pictos_pitch.jpg)
Livello : Media
1 giorno
L'obiettivo dell'esperienza è quello di verificare come varia l'intensità luminosa al variare della distanza dalla sorgente
![](http://opentp.fr/it/app/wp-content/themes/darfuino/includes/pics/illus/principes/openTP_principes_7.png)
La Fisica
L’intensità luminosa è inversamente proporzionale al quadrato della distanza:
/ α (1/r^2)
-
Sensori di luce e di distanza
-

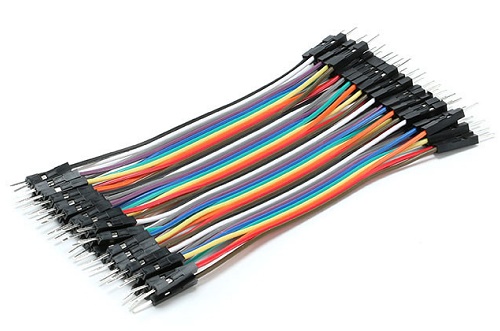

Cavetti
-
Arduino board
-

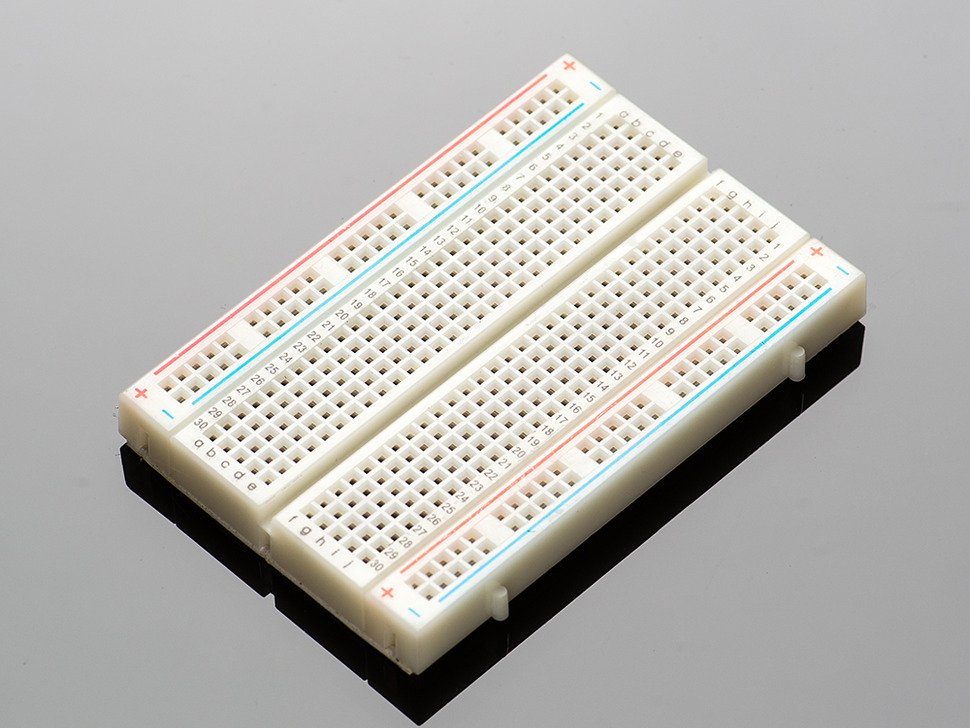

Breadboard
-
Filtri colorati
-
Tubo foderato di nero
-
Nastro
-
Torcetta
-
Computer
Materiali
- Cavetti
- Cartoncino nero
- Slitta di materiale rigido
- Breadboard
- Scheda Arduino
- Sensore di luce DFR0026
- Sensore di distanza
- Velcro
- Nastro isolante nero
- Filtri in plexiglas di vario spessore
- Tubo cartone (>50 cm) con tappo
- Torcetta con lampadina bianca
- Computer
![](http://opentp.fr/it/app/wp-content/uploads/2019/04/PASSO-1-2.jpg)
PASSO 1
Ricopri con il cartoncino l’interno del tubo e del tappo. Attacca i sensori di distanza e di luminosità all’interno del tappo.
![](http://opentp.fr/it/app/wp-content/uploads/2019/04/PASSO-2-2.jpg)
PASSO 2
Attacca con il velcro la torcia alla slitta e collima la luce con un cartoncino nero. Applica intorno alla torcia uno spessore nero, che entri facilmente nel tubo, ma che impedisca alla luce esterna di entrare.
![](http://opentp.fr/it/app/wp-content/uploads/2019/04/PASSO-2.1.jpg)
Se necessario, davanti alla lampadina, colloca il filtro per attenuare l’intensità luminosa evitando che il sensore vada in saturazione.
![](http://opentp.fr/it/app/wp-content/uploads/2019/04/PASSO-3-2.jpg)
PASSO 3
Collega la scheda Arduino ad un computer e ai sensori, usando la breadboard.
![](http://opentp.fr/it/app/wp-content/uploads/2019/04/PASSO-4-2.jpg)
PASSO 4
Programma Arduino in modo da fornire ogni 10 µs in output i valori della distanza (in cm) e dell’intensità luminosa (misura relativa ad un riferimento specifico del sensore).
![](http://opentp.fr/it/app/wp-content/uploads/2019/04/PASSO-5-2.jpg)
PASSO 5
Accendi la torcia e inserisci la slitta all’imbocco del tubo. Avvia il programma per la raccolta dati. Avvicina lentamente la slitta ai sensori interni.
![](http://opentp.fr/it/app/wp-content/uploads/2019/04/PASSO-6.jpg)
PASSO 6
Elaborazione grafica
![](http://opentp.fr/it/app/wp-content/uploads/2019/04/PASSO-6.1.jpg)
Grafico intensità vs distanza
![](http://opentp.fr/it/app/wp-content/uploads/2019/04/PASSO-6.2.jpg)
Grafico intensità vs (distanza)^-2
![](http://opentp.fr/it/app/wp-content/themes/darfuino/includes/pics/question_1.png)
Che cosa suggeriscono i grafici?
Era prevedibile?
![](http://opentp.fr/it/app/wp-content/themes/darfuino/includes/pics/question_3.png)
Possiamo spiegare geometricamente il risultato ottenuto?
![](http://opentp.fr/it/app/wp-content/uploads/2019/04/passo7.4-6.jpg)
Arre disciplinari interessate:
- Fisica
- Matematica
- Coding
